人防工程土建专业质量控制常见问题

人防工程主要用于掩蔽人员和物资。要满足掩蔽要求，人防围护结构必须具备相应的防护密闭功能，因此人防围护结构上一定不能随意留洞或开孔。在人防围护结构上留设的孔口、孔洞必须有相应的防护措施，有防护措施的孔口、孔洞都有相应的预埋要求。没有预埋措施的孔口、孔洞一定不能在人防围护结构上留设。

人防围护结构上可以留设的孔口、孔洞可分为四类，它们都有相应的防护措施和预埋要求。第一类是人防出入口门洞。它们的防护措施是安装人防门，对应的预埋是人防门钢门框。第二类是采光窗口或平时通风口。这种洞口是为满足平时采光通风需要设置的。内侧是人防区，外侧是采光窗井或平时通风竖井。它们的防护措施是战时关闭挡窗板并填土，对应的预埋是挡窗板预埋件。第三类是战时通风口。它的防护措施是"悬板活门＋扩散室"，扩散室前墙面对通风竖井，侧墙或后墙接风管，它对应的预埋是前墙预埋悬板活门钢门框，侧墙或后墙预埋密闭通风短管。第四类是管线穿入的孔洞。它的防护措施主要是预埋密闭套管加密闭封堵，对应的预埋是密闭套管。

不是这四类人防孔口、孔洞或没有相应预埋措施的情况，都是随意留洞，必须在人防施工中避免。

人防设计规范第5.2.13、6.1.2、7.4.3条和人防施工规范第10.1.1条，都强调了管线穿人防围护结构必须预埋密闭套管（短管），但是在围护结构上随意留洞、开洞的现象，在人防工程施工中还是经常出现。主要原因有三个，一是施工单位缺乏人防施工的基本常识，也分不清哪里是人防围护结构，于是就出现了在人防顶板上随意设下料口，在人防区内设塔吊等破坏围护结构的现象。二是设计上有疏漏。比如建筑设计是整体浇筑的临空墙而结构设计却留了洞口或改成了砌筑墙，也有些通风、水、电专业的设计深度不够或有错误，施工中一改就难免四处开孔。三是施工队伍野蛮施工，尤其是弱电施工为了布线方便随意打孔。要做好人防施工，施工单位一定要认真学习人防规范要求，有针对性的做好人防施工方案和人防图纸会审，加强对施工队伍的管理与引导。

根据人防设计规范4.11.3条的规定，防护密闭门门框墙300 mm ，临空墙250 mm ，外墙250 mm ，顶板200 mm ,密闭门门框墙250 mm ，密闭隔墙200 mm 。另外混疑土等级不应低于C25，不宜低于C30。人防区顶板应采用抗渗混凝土。

在混凝土墙体施工时要用对拉螺栓来固定墙体模板，为使对拉螺栓施工后可以抽出，对拉螺栓上一般都套有塑料套管。如果在人防工程有防护密闭要求的墙体上使用了上述对拉螺栓，便会在墙体上留下大量螺栓孔，势必严重影响了人防工程的防护密闭性能。

不能留对拉螺栓孔的墙体可分为两类。第一类墙体属于人防围护结构包括：防护密闭门门框墙、悬板活门门框墙、临空墙（包括防护单元隔墙）、采光窗井墙和人防外墙。第二类墙体是人防防护区内的有防护密闭要求的墙体包括：密闭门门框墙、密闭隔墙和扩散室侧、后墙。

人防地下室顶板是人防围护结构的重要组成部分，具有战时阻挡毒剂渗透的作用。按平时防水环境不同人防顶板分为两种，一种是直接埋在覆土下的顶板，另一种是有上部建筑的顶板。对于埋在覆土下的人防顶板，由于平时就要防止土层中的潜水渗入，施工单位一般都会按防水要求施工。对于上部律筑范围内的人防顶板，施工单位容易忽略它的防水要求。人防地下室的上部建筑战时一般起不到阻挡毒剂渗透的作用，使人防顶板直接面对毒剂和放射性沾染物，如果不加强防水措施很难保证人防地下室的防毒性能。因此人防设计规范第3.8.3条规定："上部建筑范围内的防空地下室顶板应采用防水混疑土，当有条件时宜附加一种柔性防水层。"总之无论是哪种类型的人防顶板都要做好防水混疑土的施工，并按要求留设抗渗试件。

根据人防设计规范的定义，人防工程口部指防空地下室主体与地表的连接部分。其包含两部分，一部分是人防区外直通地面的通道和竖井，另一部分是防护区内的口部染毒区，即防护密闭门以内与最后一道密闭门以外的口部染毒区，按人防施工规范的叫法就是口部防护密闭段。

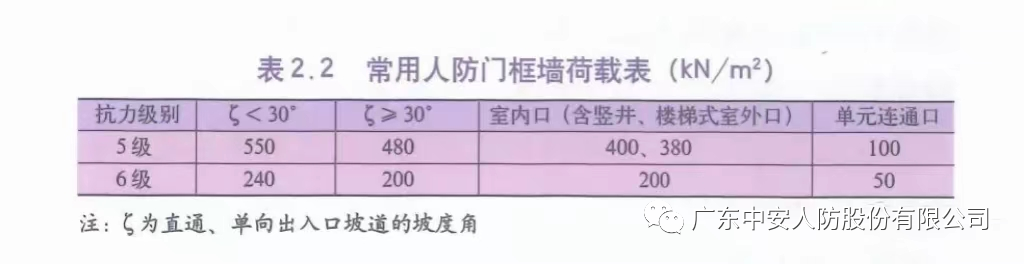

防护（密闭）门门框墙在人防结构中承受的核爆荷载最大（表2.2中列出了常见防护密闭门门框墙的等效静荷载），门框墙上开有较大门洞使其在受力方面较其他构件更为不利，同时为了保证门框墙的密闭性能，门框墙在变形方面还要进行严格控制。这些因素不仅使得门框墙的配筋量比较大，也使门框墙的受力主筋和构造筋的配筋方式有些特别之处。做好人防施工有必要对门框墙的配筋方式有一个简单的了解。

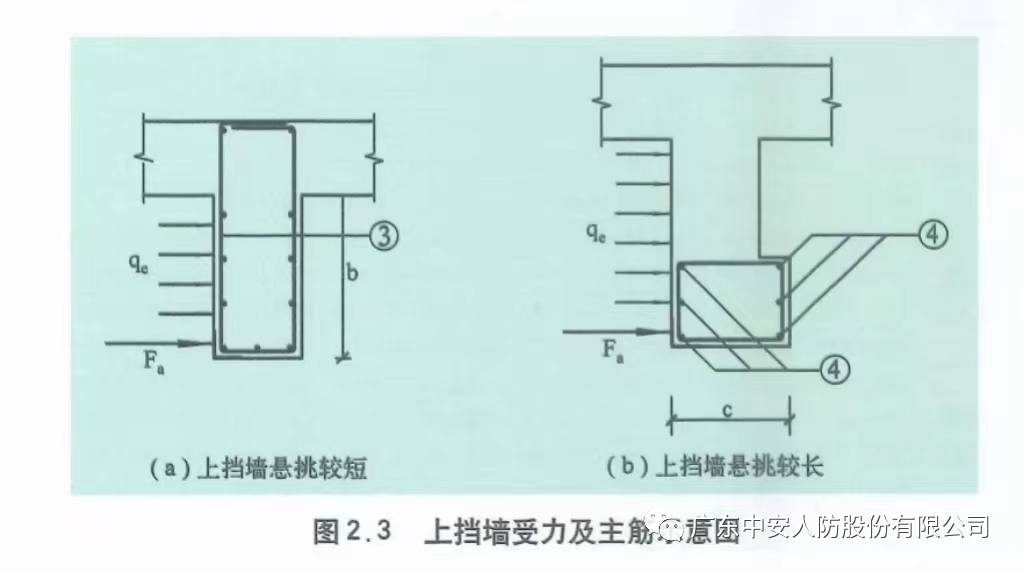

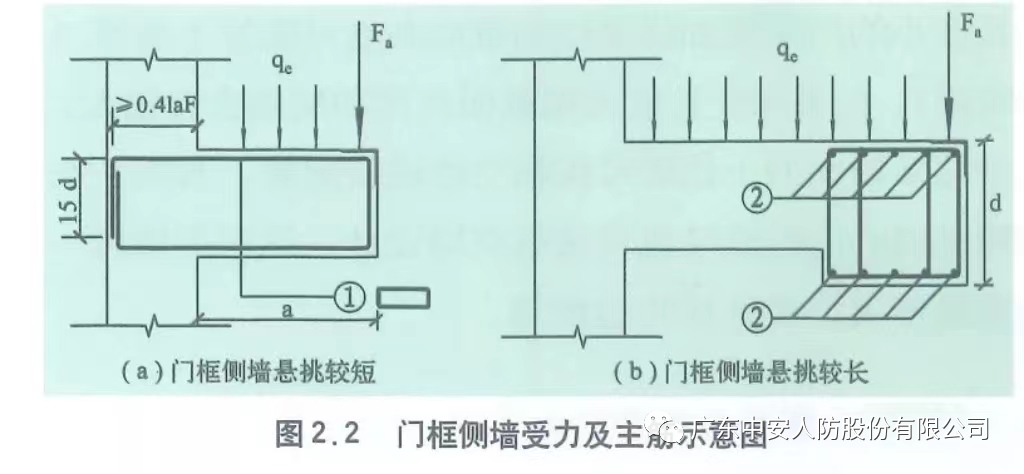

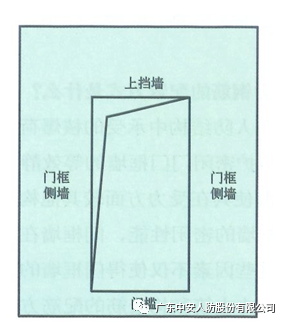

门框墙由门框侧墙、上挡墙和门槛三部分组成（图2.1），这三部分主要承受冲击波水平荷载。作用在门框墙外侧的水平荷载包括由人防门传来的水平集中力和空气冲击波等效静荷载（图2.2、图2.3）。门框墙门洞边的门框侧墙、上挡墙和门槛部位通常按悬臂构件设计（图2.2a、图2.3a），当门洞边墙体悬挑长度大于1/2倍该边长时通常在门洞边设置加强梁或柱（图2.2b、图2.3b)。洞口边按悬臂构件设计时，门框侧墙水平筋为主要受力筋（图2.2a,①号筋），上挡墙部位竖向筋为主要受力筋（图2.3a,③号筋）。当在门洞边设加强梁柱时，上挡墙加强梁中的纵向筋为主要受力筋（图2.3b,④号筋），门框侧墙加强柱中的纵向筋为主要受力筋（图2.2b,②号筋）。

门框墙按悬臂设计时，门框墙与通道侧墙交接节点处，为悬臂构件弯矩最大部位，主筋在这里承受拉力也最大，为保证主筋受力，钢筋应从最大受力点直线锚入通道侧墙，到达通道侧墙边缘后再弯折15d进行锚固。按悬臂构件进行设计的门框墙主筋锚固非常重要，施工中必须注意。

门框墙悬挑较长采用加强梁或柱设计时，梁柱截面高度和纵向受力筋大小主要与梁或柱的长度有关，对于受力小、长度小的门框墙加强梁柱的截面高度可能等于墙厚（即为暗梁），如果梁柱长度大则截面高度和配筋也会较大。加强梁与顶板间的上挡墙可按临空墙配筋，加强柱与通道侧墙间的门框墙段也可按临空墙设计，这两个墙段一般配筋量不大，多是按构造配筋。

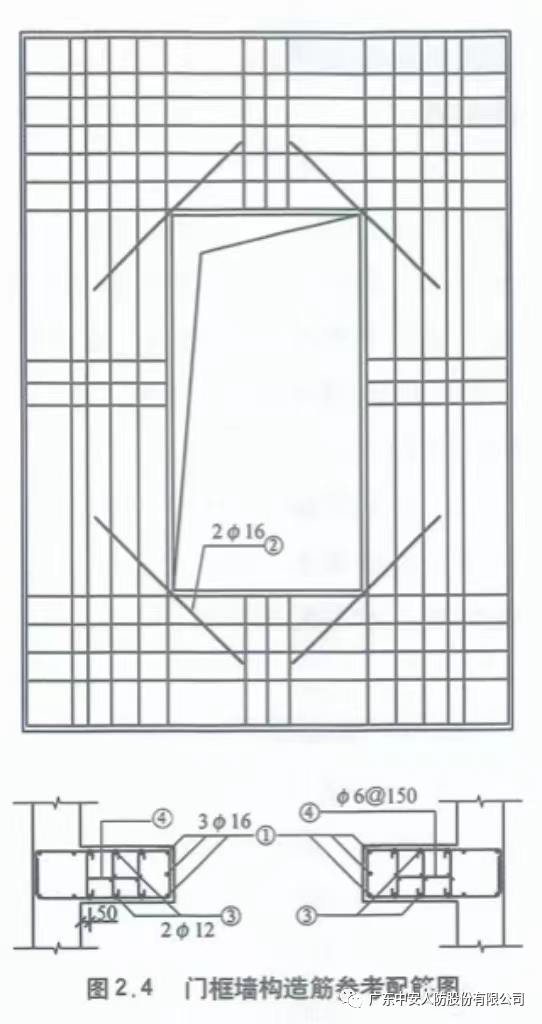

门框墙按悬臂设计时常见的构造钢筋主要有四种（如图2.4所示）。

①号筋为门洞四周加强筋，在门框侧墙、上挡墙、门槛、紧贴门口处设置，通常不小于3φ16（φ仅表示钢筋直径，不代表钢筋的牌号）它们应深入两端墙板，并按受拉钢筋锚固。

②号筋为门洞四角斜向加强筋，每个门洞角内外侧各设一根φ16钢筋，长度不小于一米。当墙厚较大时中间应加设一根。

③号筋为分布筋，由于门框受力较大，从协调变形和分散局部压力考虑，配筋量不宜过小，通常也按受弯构件最小配筋率设置（对于300 mm厚的门框墙多按2φ12@150配置）。分布筋在门框侧墙处为竖向钢筋，在上挡墙和门槛处为水平钢筋。竖向钢筋除要考虑人防荷载外还要考虑上部建筑传来的其他荷载。

④号筋为拉结筋，由于门框墙受力大，结构动力效应明显，因此对于拉结筋的配置要求更为严格，通常按φ6@300进行设置。对于5级门框墙所受剪力很可能超出混凝土截面所能承受的能力，必须按计算增加拉结筋来保证门框墙的抗剪承载力，因此5级门框墙拉结筋采用φ6@150的时候较多。

门框墙在洞口边设加强梁柱时，①、②号筋与按悬臂构件设计时基本一致，③、④号筋位于侧墙与梁柱之间的临空墙上通常配置为双向φ12@150和φ6@300。

密闭通道（防毒通道）宽度大于防护密闭门外出入口通道宽度时，应按密闭通道（防毒通道）宽度选用加强梁。门框墙上挡墙的悬挑长度较大时图集通常在门洞上部设置加强梁，此时门框墙上部的水平荷裁直接由加强梁传给密闭通道（防毒通道）两侧的墙体。图集是按密闭通道（防毒通道）与出入口通道宽度相等的情况考虑的，但实际工程中密闭通道（防毒通道）与出口通道的宽度不一定相等。当密闭通道（防毒通道）的宽度大于出入口通道时，如果按出入口通道宽度选取加强粱，加强梁梁端无法伸入密闭通道（防毒通道）的侧墙墙体，难以保证加强梁端的传力要求。因此当门框墙内外通道不一致时，一定要按密闭通道（防毒通道）宽度设计加强梁。

密闭门门框墙在人防设计规范中没有给出具体的受力要求，所以有些设计对密闭门门框墙结构要求不够清楚，经常出现三方面问题。

一是密闭门门框墙厚度过薄。人防设计规范要求密闭门门框墙最小厚度为250 mm,小于这个尺寸还会影响人防门框的预埋，使门框的预埋厚度不足。

二是密闭门门框墙配筋过少。密闭门门框墙不直接承受动荷载，所以人防设计规范没有给出门框墙荷载，但是并不意味门框墙配筋可以等同于普通墙体。密闭门本身重量较大，安装和开关密闭门的过程自然会给门框墙一定水平力。加之核爆动载作用过程中，人防工程受较大的震动，也会使密闭门门框墙受到较大的荷载。密闭门门框墙自身开有很大的洞口对受力不利，如果不在结构配筋上做一定的加强，将难以保证人防受力要求。因此密闭门门框墙配筋不宜过小，可按门框墙的构造要求进行配筋，不少人防图集也给出了密闭门门框墙的配筋，设计施工时也可参考有关图集的做法。

三是密闭门门框墙配筋过大。有些工程将密闭门门框墙配筋完全按防护密闭门门框墙配筋进行设计，配筋设计过大，也没有必要。

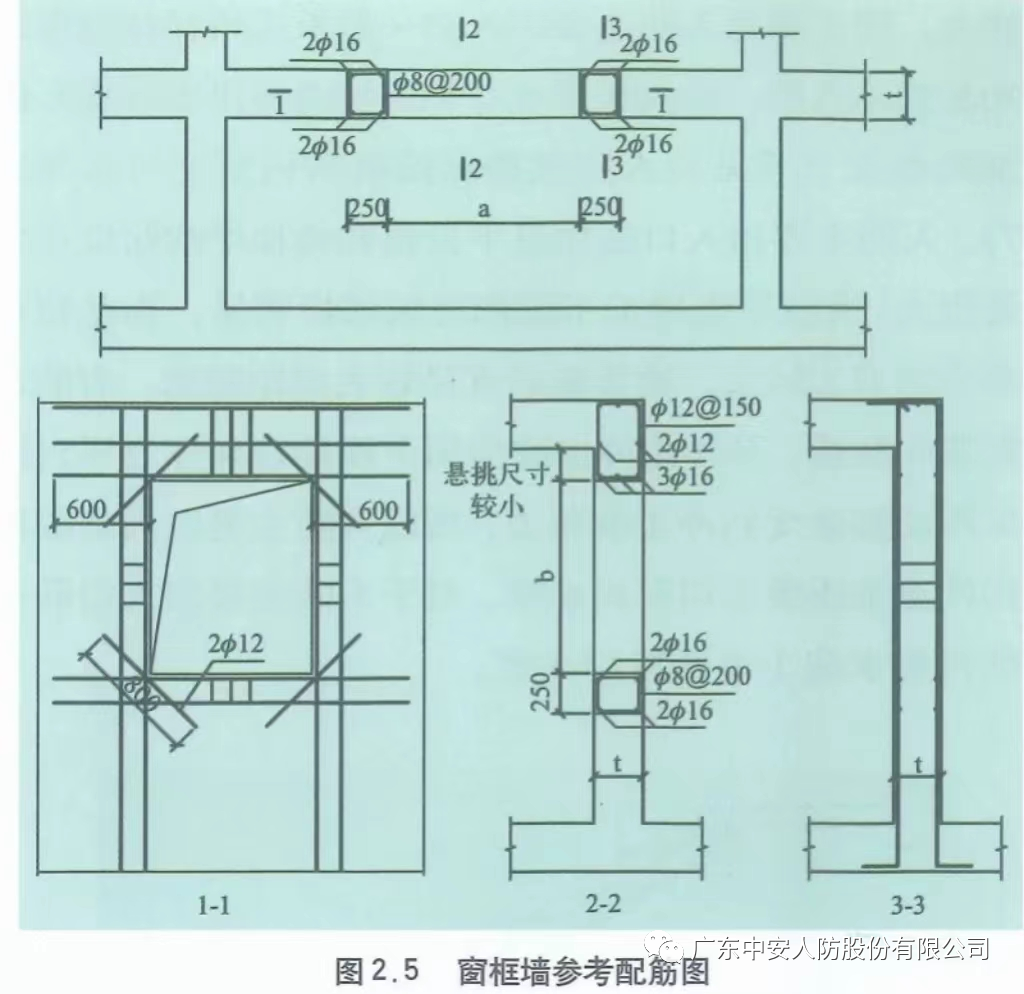

为改善人防工程内部环境，不少人防工程设置了通风采光窗。根据填土方式不同，采光窗分为全填式和半填式两种。全填式采光窗比较常见，全填式采光窗窗洞外侧安装平开式挡窗板，战时关闭挡窗板后，须在采光窗井内填土，才能达到防护要求。仿照门框墙的概念，我们把采光井中安装挡窗板的墙叫做窗框墙。在战时状态下，窗框墙受到核武器爆炸后产生的土中压缩波的作用，荷载与人防外墙的荷载相当，但是由于开洞的影响，受力状态较外墙更为不利。因此窗框墙门洞四周必须采取相应的加强措施，并符合人防设计规范4.12.8条的规定。窗框墙施工时应注意满足这些要求，如果施工中发现洞口四周加强措施不足，应及时向设计提出。通常情况下窗框墙四周应设暗梁和暗柱，并在四角设置斜向加强筋。具体配筋应根据层高、窗洞大小和窗垛尺寸不同计算确定，人防结构图集中给出各种尺寸窗框墙的推荐配筋，施工时也可参考。图2.5是层高不大时的常见配筋形式。
